1. Гидроэлектростанция (ГЭС) — электростанция, в качестве источника энергии использующая энергию водного потока.

Принцип действия

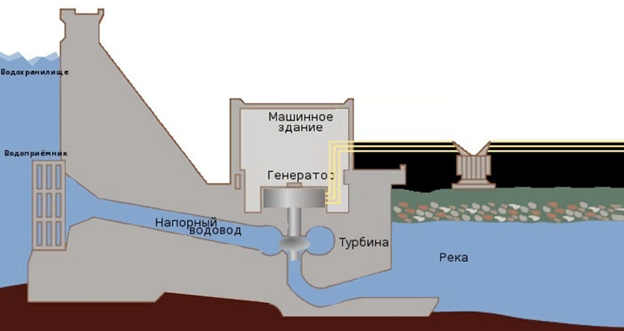

Схема плотины гидроэлектростанции

Принцип работы ГЭС достаточно прост. Цепь гидротехнических сооружений обеспечивает необходимый напор воды, поступающей на лопасти гидротурбины, которая приводит в действие генераторы, вырабатывающие электроэнергию.

Необходимый напор воды образуется посредством строительства плотины, и, как следствие, концентрации реки в определённом месте, или деривацией — естественным потоком воды. В некоторых случаях для получения необходимого напора воды используют совместно и плотину, и деривацию.

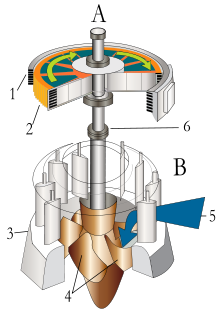

Непосредственно в самом здании гидроэлектростанции располагается всё энергетическое оборудование. В зависимости от назначения, оно имеет своё определённое деление. В машинном зале расположены гидроагрегаты, непосредственно преобразующие энергию потока воды в электрическую энергию. Есть ещё всевозможное дополнительное оборудование, устройства управления и контроля работы ГЭС, трансформаторная станция, распределительные устройства и многое другое.

2. Ветрогенератор

Ветрогенератор (ветроэлектрическая установка или сокращенно ВЭУ) — устройство для преобразования кинетической энергии ветрового потока в механическую энергию вращения ротора с последующим её преобразованием в электрическую энергию.

Ветрогенераторы можно разделить на три категории: промышленные, коммерческие и бытовые (для частного использования).

Промышленные устанавливаются государством или крупными энергетическими корпорациями. Как правило, их объединяют в сети, в результате получается ветровая электростанция. Её основное отличие от традиционных (тепловых, атомных) — полное отсутствие как сырья, так и отходов. Единственное важное требование для ВЭС — высокий среднегодовой уровень ветра. Мощность современных ветрогенераторов достигает 8 МВт.

Мощность ветрогенератора зависит от мощности воздушного потока ({\displaystyle N}N), определяемой скоростью ветра и ометаемой площадью {\displaystyle N=pSV^{3}/2}, N=pSV ³ /2

где: V{\displaystyle V} — скорость ветра, {\displaystyle p} p— плотность воздуха, {\displaystyle S} S— ометаемая площадь.

Ветер раскручивает ротор. Выработанное электричество подаётся через контроллер на аккумуляторы. Инвертор преобразует напряжение на контактах аккумулятора в пригодное для использования

3. Солнечные батареи

Принцип работы

Полупроводник – это такой материал, в атомах которого либо есть лишние электроны (n-тип), либо наоборот, их не хватает (p-тип). Соответственно, полупроводниковый фотоэлемент состоит из двух слоев с разной проводимостью. В качестве катода используется n-слой, а в качестве анода – p-слой.

Лишние электроны из n-слоя могут покидать свои атомы, тогда как p-слой эти электроны захватывает. Именно лучи света «выбивают» электроны из атомов n-слоя, после чего они летят в p-слой занимать пустующие места. Таким способом электроны бегут по кругу, выходя из p-слоя, проходя через нагрузку (в данном случае аккумулятор) и возвращаясь в n-слой.

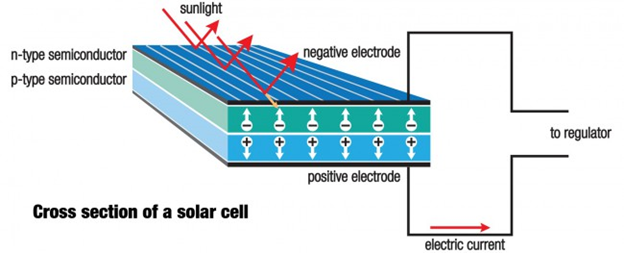

Схема работы фотоэлемента
